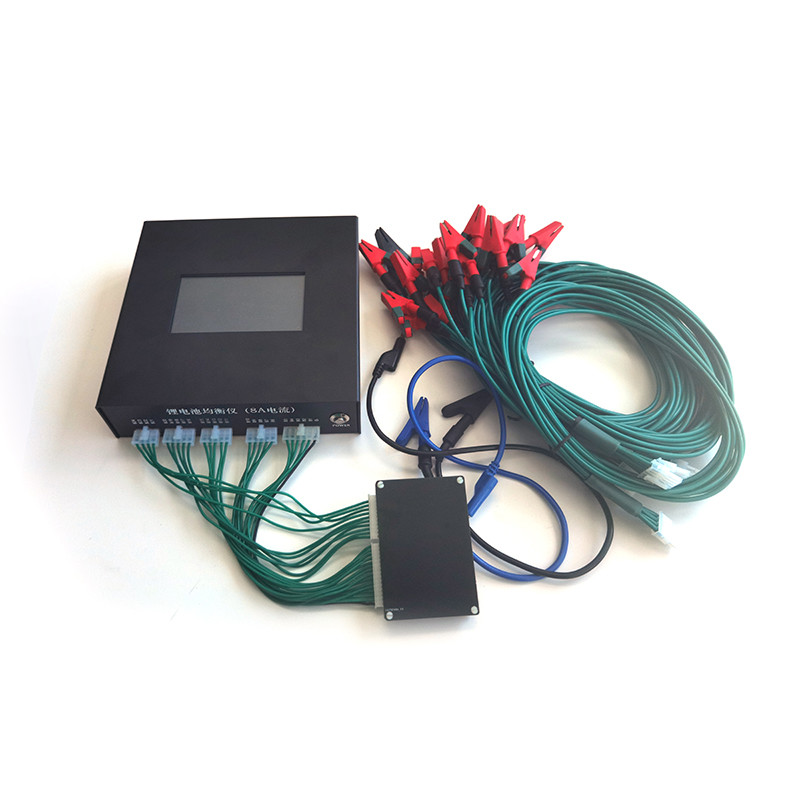

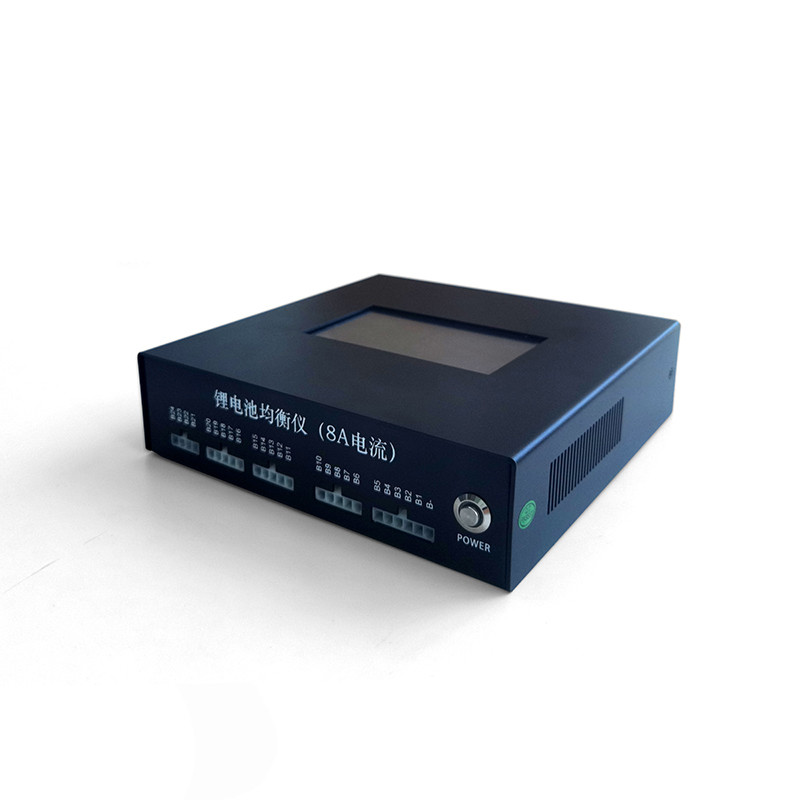

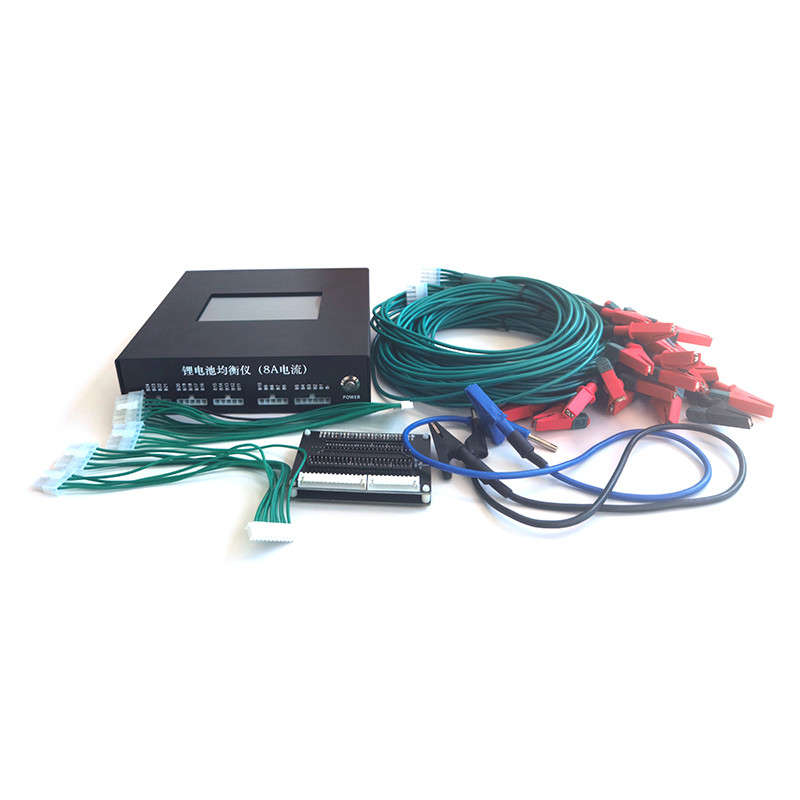

एक एकल HKIVI-24S-BL10Aबैटरी बैलेंसरबैटरी पैक के लिए उपयुक्त है जिसमें सेल की 2-24 स्ट्रिंग्स जुड़ी हुई हैं
सीरीज में. बाहरी AC90V-265V वैश्विक बिजली की आपूर्ति का उपयोग करें.

लागू करेंबैटरी बैलेंसर40V से कम वोल्टेज वाले बैटरी पैक के लिए।
विधि चित्र 5 में दिखाया गया है (चित्र एक बाहरी बिजली की आपूर्ति के साथ 3 स्ट्रिंग्स को एक उदाहरण के रूप में लेता है)

बिजली चालू करने से पहले, कृपया फिर से पुष्टि करें कि क्या कनेक्शन
समानांतर रेखा सामान्य है, क्या समानांतरकर्ता को प्रदान की गई शक्ति आवश्यक सीमा के भीतर है
रेंज, जांचें कि क्याबैटरी बैलेंसरसुरक्षित रूप से रखा गया है, और पुष्टि करें कि सर्किट
बोर्ड शॉर्ट-सर्किट, आदि है। समकक्ष की बिजली की आपूर्ति चालू करें, अन्यथा यह कारण हो सकता है
गंभीर परिणाम जैसे असामान्य संचालन या यहां तक कि जलना।

वास्तविक समय स्थिति पृष्ठ पर, आप सेल वोल्टेज, कुल बैटरी वोल्टेज,
अधिकतम वोल्टेज अंतर, सेल का औसत वोल्टेज, संतुलन स्थिति, संतुलन धारा, उपकरण
तापमान, और डिवाइस का पता।

बैटरी बैलेंसर में ही उच्च वोल्टेज नहीं है और बिजली के झटके से क्षति नहीं होगी
शरीर।
बैटरी बैलेंसर में स्थैतिक-संवेदनशील उपकरण हैं और इसे स्थैतिक बिजली से सुरक्षित रखने की आवश्यकता है।
गलत संचालन से इक्वेलाइजर को नुकसान हो सकता है. यदि आपको इक्वेलाइजर को संचालित करने की आवश्यकता है,
कृपया निम्नलिखित निर्देशों पर ध्यान दें:

a) पीसीबी को छूने से पहले, ऑपरेशन करने वाले व्यक्ति को स्थैतिक
विद्युत और विरोधी स्थैतिक उपाय करने के लिए;
(ख) समकक्ष को विद्युत अछूता पदार्थों के संपर्क में आने की अनुमति नहीं है-
प्लास्टिक की फिल्में, इंसुलेटिंग टेबलटॉप या मानव निर्मित फाइबर से बने कपड़े;
(ग) बैटरी बैलेंसर पर वेल्डिंग करते समय यह सुनिश्चित करें कि सोल्डरिंग आयरन की नोक जमी हुई हो;
d) यदि गैर-चालक कंटेनर का उपयोग करना अपरिहार्य है, तो इसे पैक किया जाना चाहिए
पीसीबी लगाने से पहले प्रवाहकीय सामग्री, जैसे प्रवाहकीय फोम रबर या साधारण
एल्यूमीनियम पन्नी।

एक विशिष्ट अनुप्रयोग के लिए बैटरी बैलेंसर का चयन करते समय, विचार करने के लिए कई प्रमुख कारक हैंः

बैटरी पैक कॉन्फ़िगरेशनः
कुल बैटरी पैक का वोल्टेज और क्षमता
पैक में कोशिकाओं की संख्या और उनके व्यक्तिगत वोल्टेज
कोशिकाओं का रसायन (जैसे, लिथियम-आयन, सीसा-एसिड, NiMH)
संतुलन तकनीकः
निष्क्रिय, सक्रिय या संकर संतुलन दृष्टिकोण
संतुलन गति और दक्षता
बैटरी पैक के संचालन समय और दक्षता पर प्रभाव
संतुलन करंट और पावरः
अधिकतम संतुलन करंट जिसे संतुलनकर्ता संभाल सकता है
बैटरी पैक के आकार और असंतुलन के स्तर के आधार पर आवश्यक संतुलन शक्ति
संतुलनकर्ता की थर्मल प्रबंधन क्षमताएं
निगरानी और नियंत्रण:
व्यक्तिगत सेल वोल्टेज और तापमान की निगरानी करने की क्षमता
बैटरी प्रबंधन प्रणाली (बीएमएस) के साथ एकीकरण
डेटा लॉगिंग और रिपोर्टिंग सुविधाएँ
सुरक्षा और सुरक्षाः
अतिप्रवाह, अतिभोल्टेज और अतितापमान संरक्षण
प्रासंगिक सुरक्षा मानकों का अनुपालन (उदाहरण के लिए, UL, CE, UN38.3)
विफलता मोड व्यवहार और विफलता सहिष्णुता
रूप कारक और माउंटिंगः
संतुलनकर्ता का भौतिक आकार और वजन
उपलब्ध स्थान और माउंट विकल्पों के साथ संगतता
स्थापना और समग्र प्रणाली में एकीकरण की आसानी
पर्यावरणीय विचार:
ऑपरेटिंग तापमान रेंज और शीतलन आवश्यकताएं
कंपन, सदमे और अन्य पर्यावरणीय तनावों का प्रतिरोध
बाहरी या कठोर वातावरण के लिए प्रवेश सुरक्षा (आईपी रेटिंग)
लागत और जीवनचक्र:
संतुलनकर्ता की आरंभिक लागत
निरंतर रखरखाव और प्रतिस्थापन आवश्यकताएं
आवेदन के अपेक्षित जीवनकाल के दौरान स्वामित्व की कुल लागत
इन कारकों का सावधानीपूर्वक मूल्यांकन करके, आप एक बैटरी बैलेंसर का चयन कर सकते हैं जो आपके विशिष्ट अनुप्रयोग के लिए उपयुक्त है, बैटरी पैक के इष्टतम प्रदर्शन, सुरक्षा और दीर्घायु सुनिश्चित करता है।
